Материал продукта

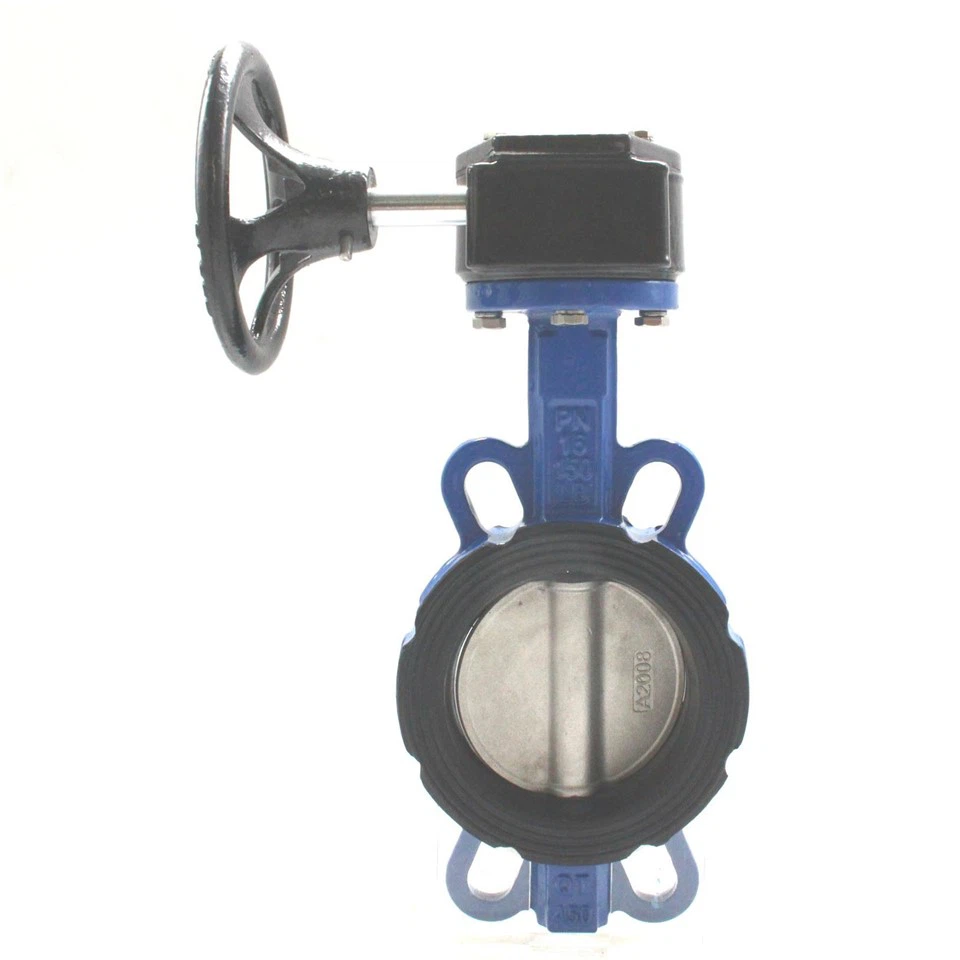

Корпус клапана изготовлен из литой стали WCB, которая сохраняет стабильную работу при температуре 120 градусов и не деформируется из-за высокой температуры. Его можно применять в системах подачи горячей воды и промышленных системах отопления, чтобы снизить риски безопасности, вызванные непереносимостью температуры. Даже в случае небольших столкновений во время транспортировки клапан может сохранять хорошую структуру.

Обслуживание продукта

В повседневной жизни необходимо проверять, нет ли ржавчины на поверхности корпуса клапана WCB из литой стали. Если возникла проблема, его можно слегка отшлифовать наждачной бумагой, чтобы предотвратить распространение ржавчины. При этом следует обратить внимание на наличие посторонних предметов на седле клапана и тарелке клапана из ПТФЭ.

Турбинное устройство необходимо смазывать каждые три месяца. Если обнаружено, что турбина застряла и ее невозможно принудительно провернуть, необходимо своевременно произвести проверку на наличие посторонних предметов или сильного износа. В таком случае его необходимо своевременно заменить.

Хотя футеровка из ПТФЭ -устойчива к коррозии, необходимо избегать длительного-воздействия окружающей среды при температуре 120 градусов и избегать столкновений. При обнаружении трещин или отслоений ПТФЭ его следует своевременно заменить, чтобы клапан мог нормально работать. Кроме того, следует проводить регулярные испытания герметичности и давления клапана, чтобы подтвердить, что утечка возникает при определенном давлении и что он всегда находится в хорошем рабочем состоянии.

Номинальный диаметр Ду		Размер (мм)														Вес (кг)
Номинальный диаметр Ду		A	B	C	D	L	H	D₁	N-Ø	K	E	n₁-Ø₁	Ø₂	G	D₂-M	Вес (кг)
(ММ)	(дюйм)	D7_A1/37_A1/67_A1/97_A1X-1.0/1.6
50	2"	161	80	42	52.9	32	84.84	120	4-23	77	57.15	4-6.7	12.6	118	-	2.5
65	2.5"	175	89	44.7	64.5	32	96.2	136.2	4-26.5	77	57.15	4-6.7	12.6	137	-	3.2
80	3"	181	95	45.2	78.8	32	61.23	160	8-18	77	57.15	4-6.7	12.6	143	-	3.6
100	4"	200	114	52.1	104	32	70.8	185	4-24.5	92	69.85	4-10.3	15.77	156	-	4.9
125	5"	213	127	54.4	123.3	32	82.28	215	4-23	92	69.85	4-10.3	18.92	190	-	7
150	6"	226	139	55.8	155.6	32	91.08	238	4-25	92	69.85	4-10.3	18.92	212	-	7.8
200	8"	260	175	60.6	202.5	45	112.89/76.35	295	4-25/4-23	115	88.9	4-14.3	22.1	268	-	13.2
250	10"	292	203	65.6	250.5	45	92.4	357	4-29	115	88.9	4-14.3	28.45	325	-	19.2
300	12"	337	242	76.9	301.6	45	105.34	407	4-29	140	107.95	4-14.3	31.6	403	-	32.5
350	14"	368	267	76.5	333.3	45	91.11	467	4-30	140	107.95	4-14.3	31.6	436	-	41.3
400	16"	400	309	86.5	389.6	51.2/72	100.47/102.42	515/525	4-26/4-30	197	158.75	4-20.6	33.15	488	-	61
450	18"	422	328	105.6	440.51	51.2/72	88.39/91.51	565/585	4-26/4-30	197	158.75	4-20.6	38	539	-	79
500	20"	480	361	131.8	491.6	64.2/82	96.99/101.68	620/650	4-26/4-33	197	158.75	4-20.6	41.15	539	-	128
600	24"	562	459	152	592.5	70.2/82	113.42/120.46	725/770	4-30/4-36	276	215.9	4-22.2	50.65	816	-	188
700	28"	624	520	163	695	66/82	109.65	840	20-30/24-36	300	254	8-18.0	55/63.35	895	4-M33	284
800	32"	672	591	188	794.7	66/82	124	950	24-33/24-39	300	254	8-18.0	55/63.35	1015	-	368
900	36"	720	656	203	864.7	118	117.57	1050	28-33	300	254	8-18.0	75	1115	4-M30	713
1000	40"	800	721	216	965	142	129.89	1160	28-36	300	254	8-18.0	85	1230	4-M33	864
1200	48"	900	780	254	1020	180	141.33	1340	32-39	300	254	8-18.0	95	1450	4-M36	1130

Основная информация

Модель №.	D71X / D371X / D671X / D971X	Форма подключения	вафля
Структура	Центральное уплотнение	Форма печати	Принудительно запечатанный
Шток клапана	Нормальный	Рабочее давление	0,6 МПа / 1,0 МПа / 1,6 МПа / 2,5 МПа / Класс 150
Рабочая температура	Нормальная температура (-40 градусов	Материал поверхности уплотнения	Мягкое уплотнение/жесткое уплотнение
Корпус клапана	Кастинг	Стандартный	API 609
Приложение	Промышленное использование, Промышленное использование воды, Бытовое использование	Сидящий материал	ЭПДМ, НБР, ПТФЭ, ФКМ
Сертификация	ИСО9001	Сопротивление потоку	Низкое сопротивление
Транспортный пакет	Экспортный деревянный ящик	Спецификация	ДУ25 - ДУ1600
Источник	Китай	Код ТН ВЭД	8481804090
Производственная мощность	50 000 штук/год

Технические параметры

Размер	Ду32-Ду600	Ду650-Ду2000
Рабочее давление	16Бар	10Бар
Оболочка	24Бар	15Бар
Тюлень	18Бар	11Бар
Рабочая температура	-45 градусов ~+150 градусов
Операционная среда	Балластная и трюмная система Химическая обработка Опреснительные установки Буровые установки Питьевая вода Сухой порошок Продукты питания и напитки Газовые установки HAVC Горнодобывающая промышленность Бумажная промышленность Переработка песка Морская вода Сахарная промышленность Термотехническая очистка воды Сточные воды
Способ вождения	Ручной рычаг Червячная передача Электрический пневматический

Исполнительные стандарты

Стандарт дизайна	EN 593, MSS SP67, API 609, BS 5155
Проверка и испытание	API 598, ISO 5208, EN 12266
Конечный стандарт	ANSI B16.1 CL. 125LB и B16.5 CL. 150LB
	AS 2129 Таблица D и E
	BS 10, таблица D и E
	DIN 2501 (Ру6, Ру10, Ру16)
	EN 1092 (Ру6, Ру10, Ру16)
	ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16)
	КС Б/ДЖИС Б 1511/2210 (5К и 10К)
	MSS SP44 CL. 150LB
	АВВА C207
	SABS 1123 Стол 1000/3 и Стол 1600/3
Лицом к лицу	ISO 5752, EN 558, MSS SP67, API 609, DIN 3202.
Верхний фланец	ИСО 5211
