Какой крутящий момент необходим для работы двухсекционного шарового клапана?

Когда дело доходит до промышленного применения, шаровые краны являются важнейшим компонентом, а двухкомпонентный шаровой кран отличается своей универсальностью и надежностью. В качестве поставщикаДвухсекционный шаровой клапанПонимание требований к крутящему моменту для работы двухкомпонентного шарового крана важно как для нас, так и для наших клиентов. В этом блоге мы углубимся в факторы, влияющие на требования к крутящему моменту, и почему это важно для работы этих клапанов.

Что такое крутящий момент в контексте шаровых кранов?

Проще говоря, крутящий момент — это мера силы, необходимой для вращения объекта вокруг оси. В случае шарового крана, состоящего из двух частей, крутящий момент — это сила, необходимая для поворота шара внутри клапана из открытого положения в закрытое или наоборот. Обычно он измеряется в таких единицах, как дюйм-фунт (дюйм-фунт) или ньютон-метр (Нм).

Требуемый крутящий момент для шарового крана, состоящего из двух частей, не является фиксированной величиной; это зависит от нескольких факторов, включая размер клапана, конструкцию, тип материала седла и условия эксплуатации. Понимание этих факторов имеет решающее значение для выбора правильного привода или ручного привода для клапана и обеспечения его правильного функционирования.

Факторы, влияющие на требуемый крутящий момент

Размер клапана

Одним из наиболее важных факторов, влияющих на требования к крутящему моменту, является размер шарового крана. По мере увеличения размера клапана площадь поверхности шара и седла также увеличивается. Это означает, что площадь контакта между шаром и седлом увеличивается, что приводит к увеличению трения. Следовательно, для работы клапанов большего размера обычно требуется больший крутящий момент, чем клапанов меньшего размера.

Например, для открытия и закрытия 1-дюймового двухсекционного шарового крана может потребоваться относительно низкий крутящий момент, тогда как для 6-дюймового клапана той же конструкции потребуется значительно больший крутящий момент. Вот почему важно учитывать размер клапана при выборе привода или ручного привода.

Материал сиденья

Материал седла клапана также играет решающую роль в определении требуемого крутящего момента. Различные материалы седла имеют разные коэффициенты трения, которые влияют на величину силы, необходимой для вращения шара.

Мягкие материалы седла, такие как ПТФЭ (политетрафторэтилен), обеспечивают низкое трение и требуют меньшего крутящего момента для работы. Они обычно используются в приложениях, где желателен низкий крутящий момент, например, в водяных или воздушных системах. С другой стороны, седла из твердых материалов, например металлические, имеют более высокий коэффициент трения и требуют большего крутящего момента. Металлические седла часто используются в условиях высоких температур или высокого давления, где мягкие седла могут оказаться непригодными.

Рабочее давление

Рабочее давление системы, в которой установлен шаровой кран, также влияет на требуемый крутящий момент. По мере увеличения давления сила, действующая на шар и седло, также увеличивается, что приводит к увеличению трения. Это означает, что клапаны, работающие при высоком давлении, требуют большего крутящего момента для открытия и закрытия, чем клапаны, работающие при низком давлении.

Например, для работы двухкомпонентного шарового крана, установленного в нефтепроводе высокого давления, потребуется больший крутящий момент, чем для того же клапана, установленного в водной системе низкого давления. При выборе подходящего привода или ручного привода для клапана важно учитывать рабочее давление.

Вязкость жидкости

Вязкость жидкости, протекающей через клапан, также может влиять на требуемый крутящий момент. Жидкости с высокой вязкостью, такие как масло или сироп, создают большее сопротивление движению шара внутри клапана, что приводит к более высоким требованиям к крутящему моменту. Напротив, жидкости с низкой вязкостью, такие как вода или воздух, оказывают меньшее сопротивление и требуют меньшего крутящего момента.

Важность понимания требований к крутящему моменту

Понимание требований к крутящему моменту для работы двухкомпонентного шарового крана имеет решающее значение по нескольким причинам. Во-первых, это обеспечивает правильный выбор привода или ручного привода. Если требуемый крутящий момент недооценен, привод может оказаться не в состоянии открыть или закрыть клапан, что приведет к проблемам в работе. С другой стороны, если требуемый крутящий момент завышен, может быть выбран привод большего размера, что приведет к ненужным затратам.

Во-вторых, правильное управление крутящим моментом имеет важное значение для долговечности клапана. Чрезмерный крутящий момент может привести к повреждению компонентов клапана, таких как шар, седло или шток. Это может привести к утечкам, снижению производительности клапана и, в конечном итоге, к преждевременному выходу клапана из строя. Понимая требования к крутящему моменту и используя соответствующий привод или ручной привод, мы можем обеспечить надежную и длительную работу клапана.

Сравнение с другими типами шаровых кранов

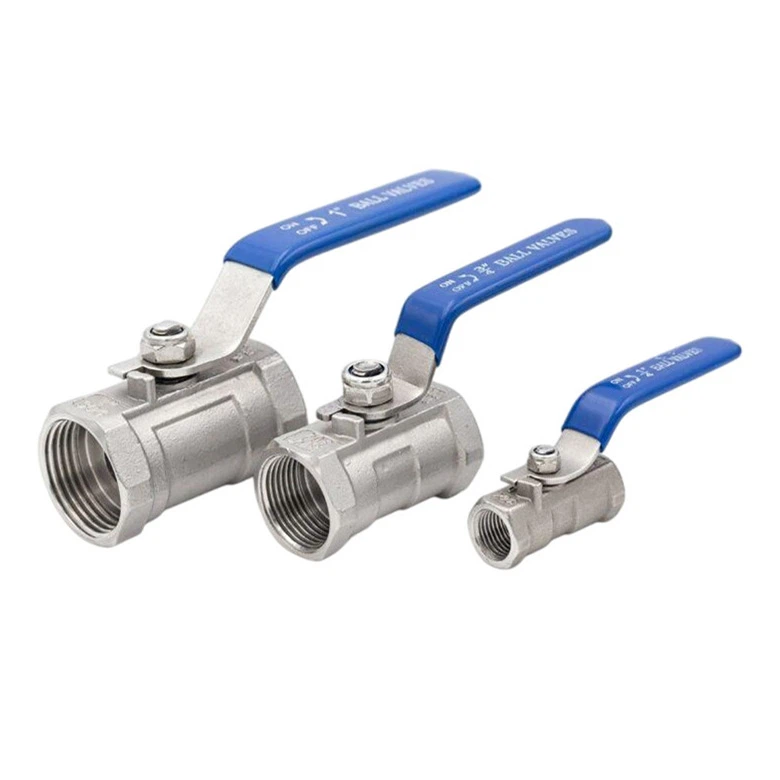

Чтобы лучше понять требования к крутящему моменту двухкомпонентных шаровых кранов, полезно сравнить их с шаровыми кранами других типов, напримерЦельный шаровой клапан. Цельные шаровые краны, как правило, меньше по размеру и проще по конструкции, что часто приводит к более низким требованиям к крутящему моменту по сравнению с шаровыми кранами, состоящими из двух частей. Однако они могут не подходить для применений, требующих разборки и технического обслуживания.

Еще одним типом шарового крана являетсяФланцевый шаровой клапан из нержавеющей стали CF8/CF8M/CF3M. Эти клапаны предназначены для применения в условиях высокого давления и высоких температур, и для их работы может потребоваться более высокий крутящий момент из-за их прочной конструкции и использования твердых материалов седла.

Заключение

В заключение отметим, что требования к крутящему моменту для работы двухкомпонентного шарового крана зависят от нескольких факторов, включая размер клапана, материал седла, рабочее давление и вязкость жидкости. Понимание этих факторов имеет решающее значение для выбора правильного привода или ручного привода для клапана и обеспечения его правильного функционирования.

Как поставщик двухкомпонентных шаровых кранов, мы стремимся предоставить нашим клиентам продукцию высочайшего качества и технические знания, которые помогут им сделать правильный выбор. Если у вас есть какие-либо вопросы о требованиях к крутящему моменту наших двухкомпонентных шаровых кранов или вам нужна помощь в выборе подходящего клапана для вашего применения, не стесняйтесь обращаться к нам. Мы с нетерпением ждем возможности обсудить ваши требования и предоставить вам лучшие решения для ваших промышленных нужд.
